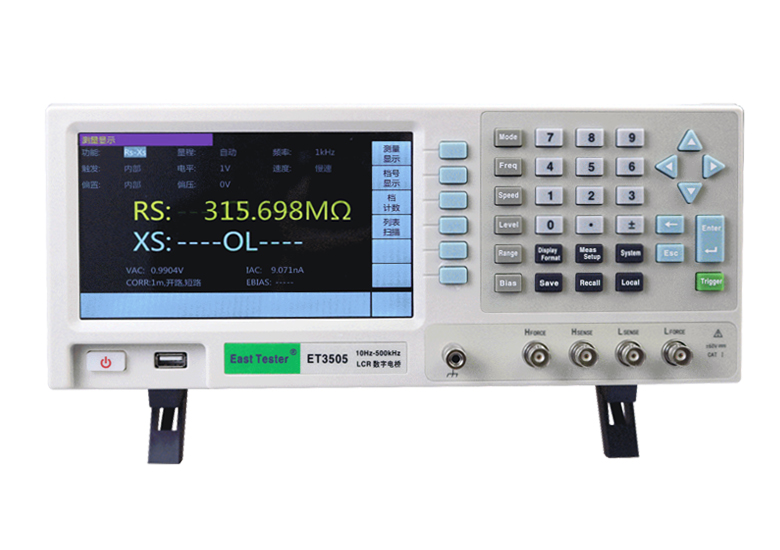

ET35系列LCR數字電橋是采用自動平衡電橋原理設計的高精度元件參數分析儀，其10Hz~1MHz的測試帶寬、頻率連續可調、0.05%的基本測量精度以及儀器所提供的自動電平控制功能、列表掃描和檔計數功能為絕大多數元器件和材料提供準確、完整的測量與分析，廣泛適用于產品研發、元器件入廠檢驗、產品在線分檢等應用場合。
型號說明：
產品特點：
● 0.05%基本準確度
● 最高達200次/秒的測量速度
● 10Hz-1MHz頻率測量范圍，連續可調，1mHz步進
● 測試信號電平10mV-2V可調，1mV步進
● 內部可編程直流偏置電壓-2V~+2V
● 支持外部施加直流偏置電壓-60V~+60V
● 支持外接電流源
● 電壓或電流的自動電平調整
● V、I等測試信號監視功能
● 10點列表掃描測試功能
● 10檔分選及計數功能
● 100組自定頻率點校準數據
● 自動、手動量程
● 7寸液晶顯示，中、英文界面
● USB、LAN、RS232、GPIB、HANDLER接口
測量對象：
● 無源元件：電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析。
● 半導體元件：變?nèi)荻O管的C-VDC特性；晶體管或集成電路的寄生參數分析
● 其它元件：印制電路板、繼電器、開關、電纜、電池等的阻抗評估
● 介質材料：塑料、陶瓷和其它材料的介電常數和損耗角評估磁性材料：鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估
● 半導體材料：半導體材料的介電常數、導電率和C-V特性
● 液晶材料：液晶單元的介電常數、彈性常數等C-V特性
應用領域：
● 電子 電容器、基片、PCB、天線、鐵氧體、減震器、SAR 體模材料
● 航空航天/國防 隱形術、RAM ( 雷達波吸收材料)、雷達天線罩
● 工業材料 陶瓷和復合材料 汽車零部件、涂層
● 聚合物和塑料 纖維、薄膜、絕緣材料
● 水凝膠 一次性尿片、軟性隱形眼鏡
● 液晶 顯示器
● 其它包含此類材料的產品 輪胎、涂料、粘合劑等
● 食品和農業 食品保鮮( 變質) 研究、微波食品開發、包裝、含水率測量
● 林業和礦業 木材/紙制品含水率測量、含油量分析
● 制藥和醫療 藥物研究和生產、生物植入體、人體組織定征、生物量、發酵
主要技術指標：
一般技術規格：
● 電源電壓：220V.AC/50Hz ±10%,，或110V.AC（選配）；
● 功耗：<20W
● 顯示：7寸TFT液晶屏，分辨率800*480
● 接口：LAN、RS232、GPIB、USB Host、USB Device、HANDLER接口
● 使用環境：0℃～40℃
● 尺寸：330mm*285mm*136mm（寬*深*高）
● 重量：3.6kg
標配附件：
● 三芯電源線（30A51）
● 四端對開爾文測試電纜（35A51）
● 引線型開爾文測試夾具（35A52）(僅ET3510、3505、3503三款為標配)
● 鍍金短路板（35A53）
選配附件：
● GPIB電纜（32P01）
● RS232串口線（32P04）
● USB數據線（32P05）
● 2m/4m測試電纜（35P01）
● SMD貼片元件測試夾具(35P02)
● LCR測試筆/四線貼片元件測試夾（35P03）
● 開爾文測試夾（35P04）
